您的位置：主頁 > 5G/5.8G天線 > 5G/5.8G內置天線 >

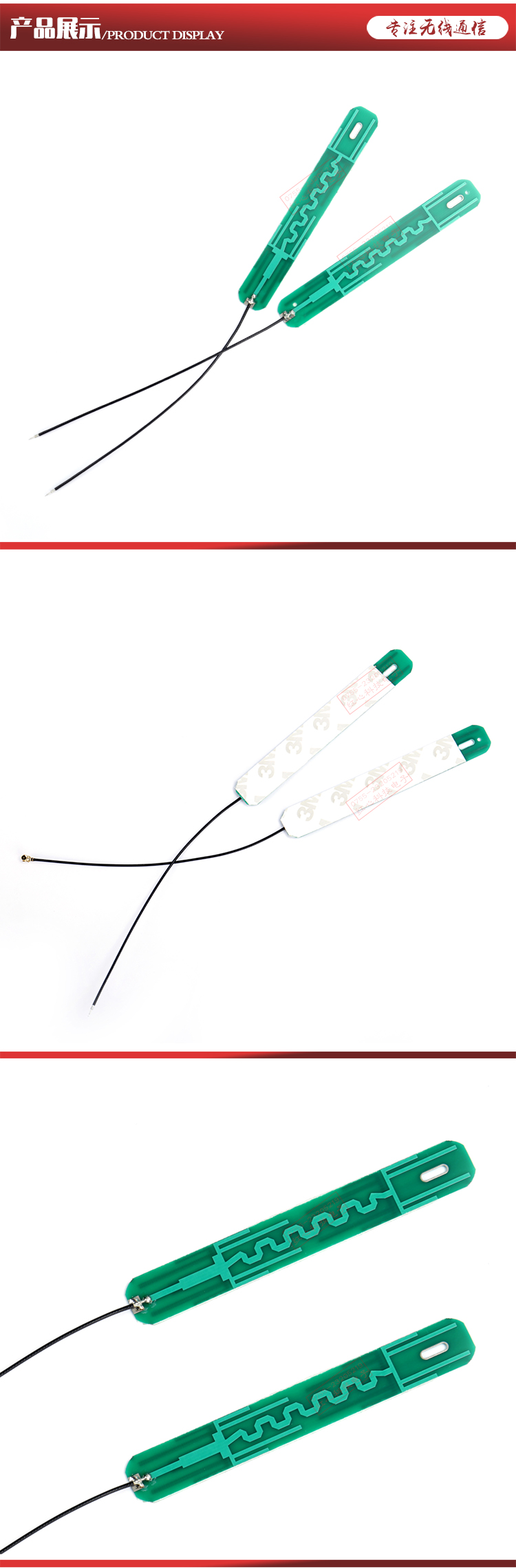

全頻段內置模塊PCB硬板天線2.4G 5G 5.8G高增益全向

HX-PCB25-9514-120B1

咨詢熱線：0755-23205219

Design Specifications	Typical	Units
天線形式	PCB板+端子線
工作頻率(working Frequency）	2400-5800	MHZ
增益( Gain)	5	DBi
天線效率 ( Antenna efficiency )	35-80	%
電壓駐波比( VSWR )	≤1.8
極化方式（Ploriaztion）	垂直極化
軸比（Axial Ratio）	當天線為圓極化時備注在工作寬帶內的軸比大小	N/A
輻射方向（Radiation pattern）	全向
饋電阻抗（impedance）	50	ohm
功率容量（Power handling）	33	dbm
天線接口（Interface）	IPEX 1代
天線尺寸（Overal dimensions）	95x14	mm
重量（Weight）	/
工作溫度（Operatin Temp）	－40℃～＋85℃	℃
儲存溫度（Storing Temp）	－40℃～＋85℃	℃

深圳市紅心科技電子有限公司專注于天線研發、生產、銷售，是綜合一體化高科技企業。主要產品有315M天線、433M天線、470M天線、868M天線、915M天線、2.4G天線、2G天線、 GPRS天線、GSM天線、3G天線、LTE/4G天線、5G天線、5.8 G天線、RFID天線、GPS北斗內外置天線；包含 FPC天線、PCB天線、彈簧天線、銅管天線、陶瓷天線、膠棒天線、吸盤天線、車 載貼片天線以及 GPS導航天線和連接線、饋線、轉接線、射頻同軸線接頭等通訊配件和通訊設備射頻器件的研發生產。
